NB导轨滑块安装方法

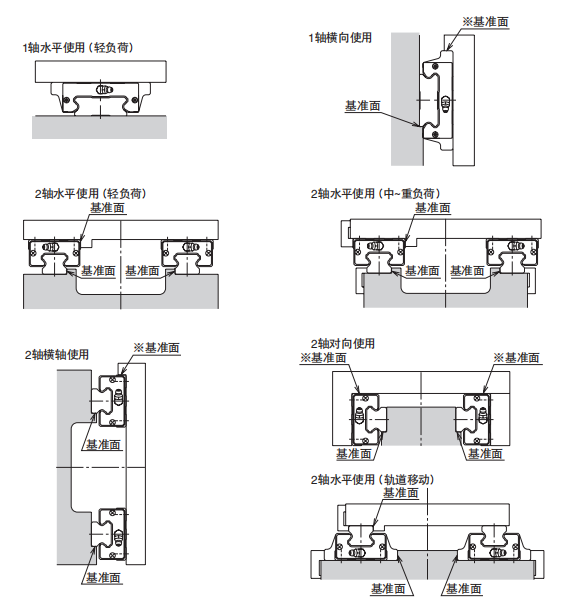

滚动导轨尽管形状小型，却能承受较大的额定负荷，因此可用于各种各样的机械及装置，安装方法也多种 多样。图A-6表示了具有代表性的滚动导轨的配置示例。

安装面的形状和精度

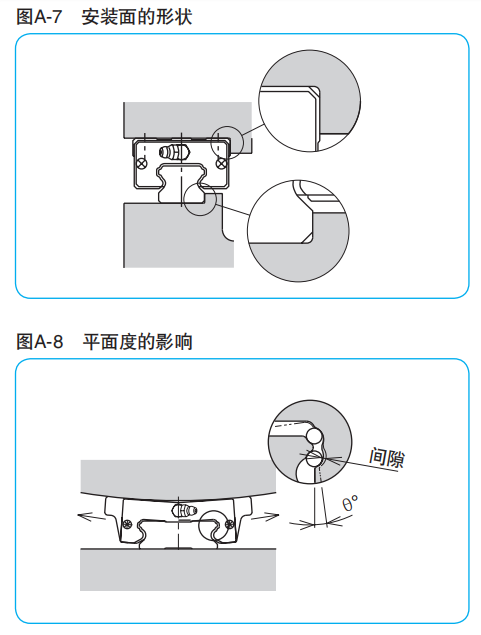

滚动导轨的设计及制作考虑到了安装到底座时要能够得到必要的精度。作为简便的确保安装精度的方法，通常是在安装面留出肩部，挡住轨道及滑块的基准面（图A-7）。这种情况下，为了避免肩的角部与滚动导轨的角部发生干涉，应设置倒角，或加工成比轨道及滑块的倒角尺寸还小的r。轨道的安装面精度与滚动导轨的运动精度同样会影响到机械及装置的精度，因此，应保证与滚动导轨的运动精度同等的精度。另外，因为滑块安装面平面度的关系，有时滑块会发生变形，而得不到设定予压（参照图A-8），所以一定要充分注意保证平面度。

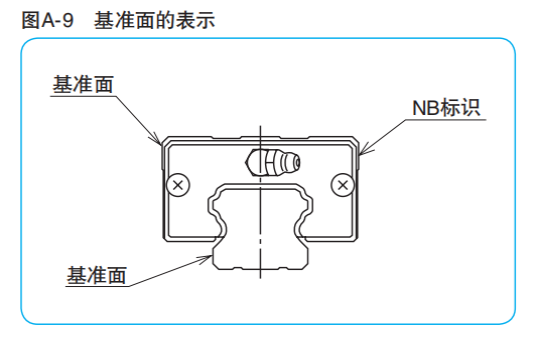

为了便于精度的维持和安装，滚动导轨上设定有基准面。基准面如图A-9所示，设定在轨道与滑块的同一方向，为滑块上标有NB标识的相反侧。根据滚动导轨的配置，在标准基准面方向上，有时也会发生安装精度不良的情况（横轴、2轴对向使用时等，P.A-7 图A-6）。NB也可以根据您的要求，将基准面设定在相反侧，请届时咨询。

固定方法

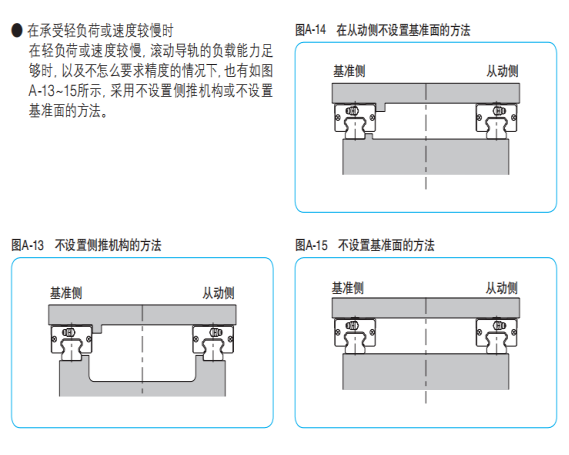

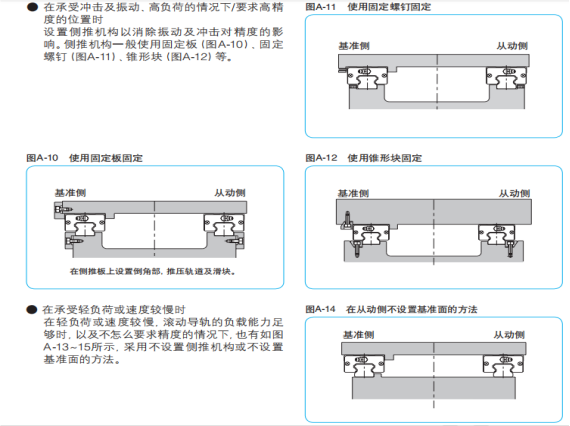

一般情况下，滚动导轨是2轴平行安装使用的。这种情况下，要将一方轨道作为基准侧，将另一方轨道作为 从动侧。
