SV 交叉滚子导轨滑台安装顺序

( 1 ） 清除工作台及底座轨道安装面的毛刺、瑕 疵、垃圾等，注意在组装过程中不要混入异物。

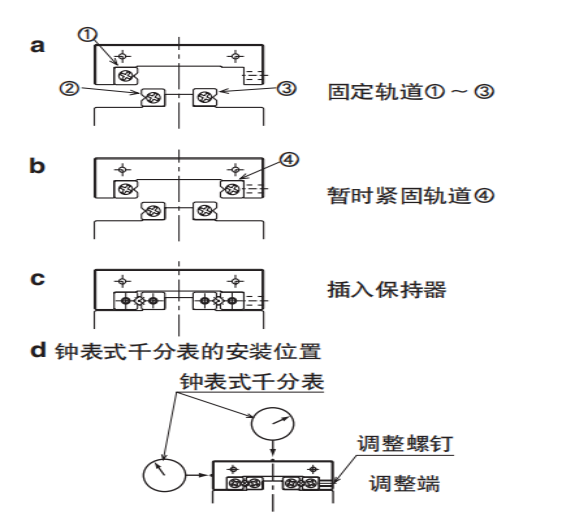

( 2 ） 在各个接合面上涂上低粘度的油，将轨道① ～③按照规定扭矩进行固定图a。

( 3 ） 暂时紧固调整端的轨道b④。

( 4 ） 将一侧的尾端螺钉卸下后，将滚柱保持器轻轻地插入中央部位附近图c。

( 5 ） 将卸下的尾端螺钉再次安装。

( 6 ） 将工作台缓缓的向左右的行程尾端移动，调整滚柱保持器至轨道的中央部位。

( 7 ） 钟表式千分表安装至工作台的中心和侧面（基准面侧）。（图d）

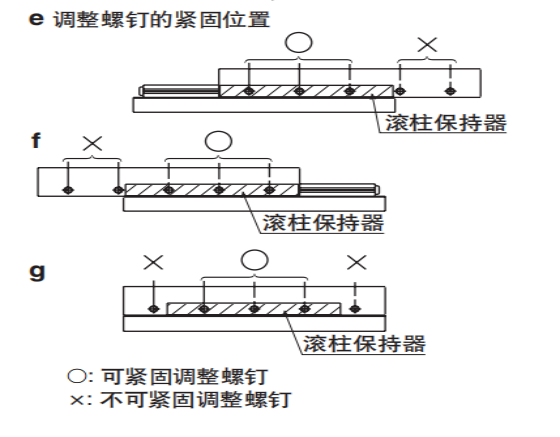

( 8 ） 将工作台向一侧方向的行程尾端移动，轻轻紧固滚柱保持器上的调整螺钉。（图e）

( 9 ） 将工作台向反方向的行程尾端移动，同样轻轻紧固调整螺钉。（图f）

(10） 将工作台返回中央部位，轻轻紧固中央部位的调整螺钉。（图g）

(11） 重复（8）～（10）的操作直至与工作台没有间隙。没有间隙时，左右移动工作台则所安装的钟表式千分表的偏差为最小值，且无变化。此时，注意不要过分施加予压。

(12） 进行予压的最终调整。按照（8）～（10）的要领使用扭力扳手将调整螺钉以（表G-3)的值进行紧固。

(13） 最后将暂时安装的轨道4牢靠固定。此时，将安装螺栓和调整螺钉相同的在移动工作台的同时顺序固定滚柱保持器上的螺栓。
