NB轴承滑块系列

SMA.AK型：该类型的产品是最为常用的标准型产品。其外壳由铝合金制成。另有外壳内装入2个导套的双倍型(W型)。

SMP型：其外壳具有自动调心功能。该功能有助于消除安装面带来的不精确性,从而使运动更为平滑。

SMJ型：在SMA类型外壳上制造一个缝隙可方便对间隙进行调整。滑块和轴之间的间隙越小,通过紧固调整螺钉所能获得的定位精度越高。

SME.SMD型：该产品以其开放型外壳从下方提供支撑，从而将轴的弯曲变形降到最低程度，为负荷较高和轴在行程较长等应用场合提供了保证。

另外,针对SME类型也推出了双倍型(W)产品。

CE.CD型：该类型产品是由滑块.光轴和支持台等构成的装置，在这种结合下,其总成本得以降低。支持台最长为2.000mm光轴最长为4,500mm。

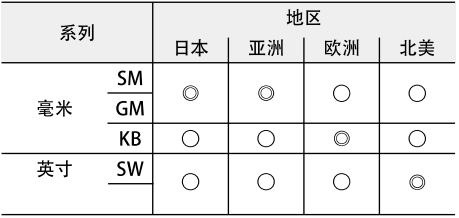

系列：NB直线轴承·衬套根据所使用地区的不同，有尺寸·公差各不相同的四种的系列。请根据装置所使用的地区选择适当系列。

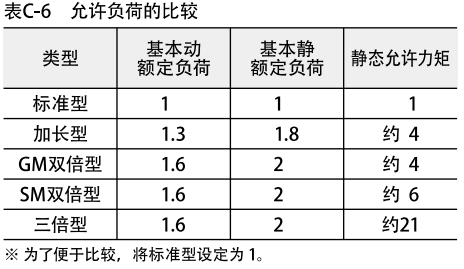

允许负荷:根据插入外筒的保持器的数量和位置,将NB直线轴承·衬套分为标准型、双倍型、三倍型等。负荷划分如表C-6所示。标准型仅组装了一个保持器,

如果需要承受力矩时,推荐使用加长型和双倍型或三倍型。
