一、旋转运动实现原理

‌沟槽设计‌

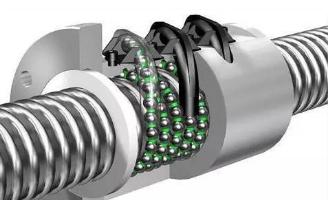

花键轴表面加工有‌螺旋沟槽‌或‌轴向直线沟槽‌，花键套内部设有与之匹配的滚道。当花键轴旋转时，滚珠在沟槽内滚动，将旋转扭矩传递给花键套，带动套筒同步旋转‌。

‌关键点‌：螺旋沟槽使滚珠在轴向移动时产生周向力，强制花键套跟随旋转；直线沟槽则允许轴向自由滑动，但通过滚珠锁定周向位置‌。

‌扭矩传递机制‌

滚珠在花键轴与套筒的滚道间形成‌点接触或线接触‌，通过滚动摩擦传递扭矩。

滚珠的均匀分布和保持架固定，确保传动刚性高、无间隙，适用于精密旋转控制‌。

‌复合运动能力‌

花键轴可同时实现旋转与直线运动：

‌纯旋转‌：花键套固定，轴旋转带动负载转动（如机械臂关节）。

‌螺旋运动‌：轴旋转时，花键套受导向约束沿轴向移动（如钻攻设备进给）‌

典型应用场景

‌机械手臂关节‌

花键轴同时提供旋转驱动力和直线伸缩自由度，简化多轴结构‌。示例：水平关节机器人中，单根花键轴实现抓取机构的旋转与升降‌。

‌精密加工设备‌

雷射切割机：旋转运动控制切割头角度，直线运动调整焦距‌。

数控机床：通过螺旋运动实现刀具的旋转进给‌。

‌自动化输送系统‌

花键套带动移栽机构旋转定位，同时沿轴滑动调整工位‌，如汽车生产线物料搬运‌。
