NB直线轴承衬套系列

NB直线轴承·衬套根据所使用地区的不同，有尺寸，公差各不相同的四种的系列。请根据装置所使用的地区选择适当系列。

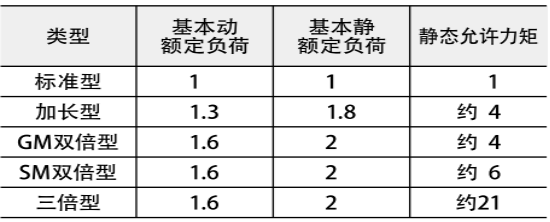

允许负荷：根据插入外筒的保持器的数量和位置，将NB直线轴承·衬套分为标准型、双倍型、三倍型等。负荷划分如表所示。标准型仅组装了一个保持器，如果需要承受力矩时,推荐使用加长型和双倍型或三倍型。

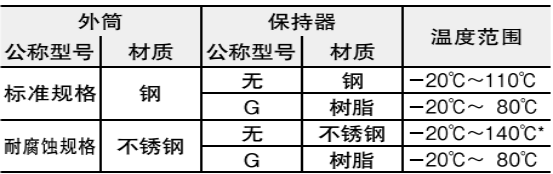

材质：NB直线轴承:衬套的标准规格是外筒使用轴承钢，耐腐蚀规格是外筒使用马氏体系列不锈钢。保持器具备一体结构的钢制(耐腐蚀规格使用不锈钢)和有静音效果的树脂材质。

NB直线轴承·衬套的圆柱型外筒中装有保持器,

结构特征：保持器的导向部位设计并制作为钢球可以顺畅循环的结构，从而可以进行顺畅的直线运动。NB直线轴承·衬套使用圆轴作为导向，因此可以有效地利用空间，适合于小型的机构设计。丰富的形状和安装方法可有效利用空间的小型机构NB直线轴承-衬套有标准型,间隙调整型，开放型.法兰型等多种形状,可以对应各种使用方法。

可以根据环境进行选择：NB直线轴承-衬套有标准规格和耐腐蚀规格,

此外,保持器也有被标准化为可适应恶劣条件的钢制和低噪音.价格便宜的树脂制,可以结合使用条件选择适当的规格。

2.额定寿命计算

由于NB直线轴承·衬套的滚动体中使用了钢球，因此寿命计算使用以下方程式。

L:额定寿命(km)  fH:硬度系数  fT:温度系数  fc:接触系数  fw:负荷系数

C:基本动额定负荷(N)  P:负荷(N)

当行程恒定,且单位时间的往复次数恒定时，寿命时间使用以下方程式计算。

Lh:寿命时间(h) ls:行程长度(m) L:额定寿命(km) n1:每分钟往复次数(cpm)
