NB有限行程微型滑轨

NB微型滑轨 SYBS 型是配置了两条轨道槽的最小型的有限行程滑轨。是利用了钢球作为滚动体的直动轴承，同时实现了超小型化的设计，对所有的产业机械、设备的小型化、轻量化做出了贡献。

结构和特征

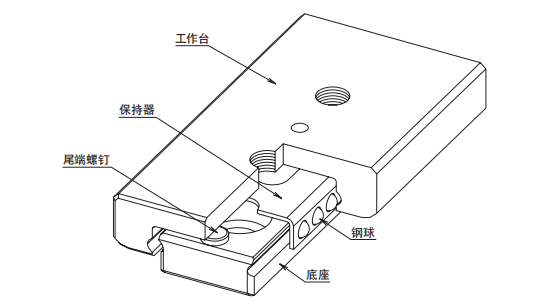

NB微型滑轨在经过高精度加工的工作台和底座之间加入了一体型的钢球保持器。

超小型化设计

工作台的高度为3.2～4.5，宽度为6～12mm。与通常使用的滑动台相比为小型化设计，实现了机械、 设备的小型化。

低摩擦·低噪音

由于滚动体不循环，因此摩擦阻力的变动较少，可实现高精度、顺畅的操作。另外，由于使用了保持器，滚动体之间不会发出接触声音，可安静操作。

高精度

配置在工作台和底座的2条轨道沟分别同时研磨加工，加工误差少，可顺畅进行高精度的直线运动。

全不锈钢制

构成部件都仅使用了不锈钢材质，因此具有较高的耐腐蚀性、耐热性，是真空、无尘室等环境下的最佳选择。

精度

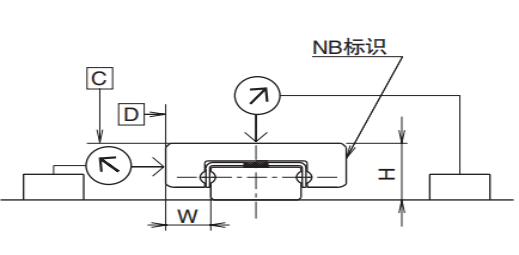

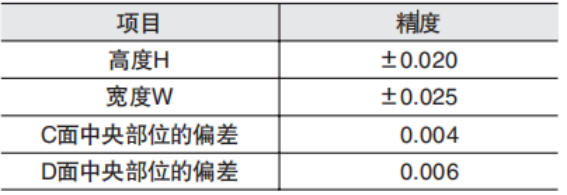

微型滑轨SYBS型的精度如图1所示。偏差的测量如图2所示，在工作台上面和侧面的大约中央部位安装钟表式千分表，在无负载情况下将工作台左右移动。侧面的偏差在NB标识的相反侧安装钟表式千分表进行测量。

图1

图2
