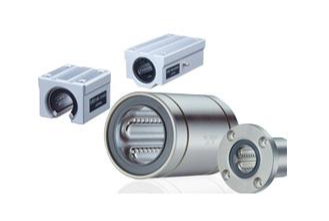

NB直线轴承·

衬套是利用钢球的滚动来达到直线运动的装置。由于它利用简单结构即可获得低摩擦的直线运动，因此被广泛应用于运输装置、食品机械、半导体制

造装置等领域。

低摩擦：

转送面经过精密研磨加工比较光滑，钢球与转送面的接触面积较小,与其他直线运动装置相比摩擦更小。

GM系列

与SM型相比，质量减轻了50~30%。另外,钢球返回部全部为树脂结构.实现了静音化。响应低成本时代的要求，进一步扩大直线轴承衬套的用

途。

滑块系列：

可以选择在外壳中内置组装直线轴承衬套的滑块形状。加工精密的滑块结构有利于实现机械·装置的高精度化,树脂滑块结构有利于实

现轻量化和低价格化.经济型组件有利于降低成本，并缩短设计时间。

FIT系列：

通过对NB直线轴承·衬套和滑动轴的精密研磨加工，进行径向间隙调整，从而可以减轻晃动,可以实现顺畅的直线运动。

丰富的形状和安装方法：

NB直线轴承·衬套有标准型,间隙调整型，开放型、法兰型等多种形状,可以对应各种使用方法。

可以根据环境进行选择：

NB直线轴承-衬套有标准规格和耐腐蚀规格,此外,保持器也有被标准化为可适应恶劣条件的钢制和低噪音.价格便宜的树脂制,可以结合使用条件选择适当的规格。

结构与特征：

NB直线轴承·衬套的圆柱型外筒中装有保持器保持器的导向部位设计并制作为钢球可以顺畅循环的结构，从而可以进行顺畅的直线运动。

可有效利用空间的小型机构：

NB直线轴承，衬套使用圆轴作为导向，因此可以有效地利用空间，适合于小型的机构设计。

开放型的额定负荷：

由于开放型的轴是从下面安装的，所以设置了开放部,这样或者使用纵轴,或者在承受悬垂物负荷的状态下,经常承受来自开放部方向的负荷时,负载线路就会变少,额定负荷也会减少。因此使用开放型时，根据负荷方向的不同，设计时可能需要补充额定负荷。
